一、产品描述
X52424-V是深圳市遐域技术有限公司推出的面向运营商IP城域网、政企网、网吧、以及无盘工作环境推出的新一代智能交换机。它支持强大的ACL、灵活QinQ、1:1和N:1 VLAN交换、以太网OAM，运营级QoS、工业级万兆以太环网等功能，支持三层路由协议。使该系列产品能够满足各种复杂场景的应用需求。
该系列交换机有X52424-V、X52280-8C-V、X52448-V、X52648-V四种产品形态，能够满足不同规模网络的应用需求。
二、产品特性创新的VSS虚拟化集群交换技术
￭ 支持VSS（Virtual Switch System）虚拟化集群交换技术，可以将多台物理设备虚拟化为逻辑上的一台设备，其虚拟系统的性能、可靠性、及管理相比于独立的物理设备具有无与伦比的优越性。
￭ 性能翻倍：虚拟化系统可以充分利用物理设备间的每一条链路，避免传统组网模型生成树协议对链路的阻塞，物尽其用，性能翻倍，最大程度保护原有链路投资。
￭ 高可靠性：基于先进的分布式处理技术，通过高效的跨物理设备链路聚合功能，实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离，提供不间断的三层路由转发，避免了单点故障所造成的业务中断，极大地提高了虚拟系统的可靠性。
￭ 易管理：整个虚拟系统实现单一IP统一管理，实际物理设备对用户透明，简化了对网络设备和网络拓扑的管理，大大提高了网络运营效率，从而有效降低运营维护成本。
工业级以太环网功能，零延时，零丢包
￭ 支持工业级的以太环网保护协议，保护倒换时间<50ms，可实现零丢包的高可靠性要求。
电信级以太网交换机
￭ 支持电信级的以太环网保护协议，保护倒换时间<50ms；同时支持STP/RSTP/MSTP协议，双上行主备链路保护，LACP链路聚合等简单高效的冗余保护机制，满足电信级高可靠性要求。
￭ 完善的以太网OAM机制，通过对网络运行状态的实时监控，实现对故障的快速检测与定位。
￭ 强大的ACL功能，支持基于物理端口、VLAN、MAC、IP、协议端口号等L2~L7层数据的访问和控制，为用户提供了灵活多样的策略控制手段。
￭ 支持ISSU（In-Service Software Upgrade）业务不中断系统升级，保证系统升级时用户数据的不间断转发。
￭ 支持丰富的二层组播功能，包括IGMP-Snooping，用户快速离开机制及跨VLAN组播复制功能。
运营级的QoS策略
￭ 支持基于VLAN、MAC、源地址、目的地址、IP协议、优先级等实现对复杂流的分类功能，并且支持对优先级进行重新标记，为用户对业务的优化提供了可靠有效的手段。
￭ 提供灵活的带宽控制策略，支持基于端口或者基于流的限速功能，保证各个端口的线速转发，从而有效地保证高品质的语音、视频和数据等网络业务的质量。
￭ 每个端口硬件支持8个优先级队列。
￭ 支持SP、WRR或SP+WRR等多种队列调度算法。
全面的IPv6解决方案
￭ 全面支持IPv6协议族，支持IPv6邻居发现、ICMPv6、Path MTU 发现等IPv6特性。
￭ 支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等，满足纯IPv6网络设备管理及业务控制的需要。
完善的安全机制
￭ 设备级安全防护：先进的硬件架构设计，硬件实现对报文的分级调度及保护，支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击；支持命令行分级保护，不同级别用户拥有不同管理权限；
￭ 完备的安全认证机制：支持IEEE 802.1x、Radius、BDTacacs+等，可为用户提供完备的安全认证机制。
￭ 支持对广播、组播以及未知单播报文的抑制功能，保证设备在恶劣网络条件下的正常运行。
￭ 完善的环路检测机制，可以保证网络长时间的稳定运行。
￭ 提供同一VLAN中端口隔离，及DHCP-Snooping、IP+MAC+端口绑定等安全特性，进一步保证了用户数据安全。
灵活方便的管理维护
￭ 支持Console、Telnet、SSH等多种管理方式。
￭ 支持WEB方式管理，更简单高效，便于工程及维护人员的安装调试。
￭ 支持TFTP方式的文件上传与下载管理。
￭ 支持ISSU（In-Service Software Upgrade）业务不中断系统升级。
￭ 支持标准的SNMP协议，配合“NMS”智能网管平台，可以实现设备自动发现、网络拓扑管理、设备配置管理、性能数据统计分析、故障管理等功能，简化了网络管理，为用户提供全新的使用体验。
三、产品规格
|
产品名称 |
X52424-V |
|
交换容量 |
336Gbps/3.36Tbps |
|
包转发率 |
108Mpps |
|
MAC容量 |
16K |
|
端口描述 |
24个千兆电口 4个万兆光口 |
|
机箱尺寸 |
440×180×44 |
|
满载功耗 |
<30W |
|
工作温度 |
-10~50°C |
|
湿度 |
工作湿度：10%-90%无凝露 存储湿度：5%-95%无凝露 |
|
电源 |
AC：100V-240V，50Hz±10% DC：-36V~-72V （DC机型） |
|
虚拟化 |
支持vss虚拟化 |
|
Mac交换 |
支持静态配置和动态学习MAC地址 支持查看和清除MAC地址 MAC地址老化时间可配置 支持MAC地址学习数量限制 支持MAC地址过滤功能 支持IEEE 802.1AE MacSec安全控制 |
|
VLAN |
支持4K VLAN表项 支持GVRP 支持QinQ功能 支持Private VLAN 支持voice vlan |
|
环网保护 |
支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP） 支持BPDU保护、根保护、环路保护 支持EAPS以太网链路自动保护协议 支持ERPS以太网环网保护协议 |
|
组播 |
支持IGMP v1/v2/v3 支持IGMP Snooping 支持IGMP Fast Leave 支持组播组策略及组播组数量限制 支持组播流量跨VLAN复制 |
|
IP路由 |
支持ipv4/ipv6双栈协议 支持静态路由 支持RIP 、OSPF动态路由 支持VRRP虚拟路由 |
|
IPv6 |
支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6邻居发现 支持Path MTU发现 支持MLD v1/v2 支持MLD Snooping |
|
DHCP |
支持DHCP Server 支持DHCP Relay 支持DHCP Client 支持DHCP Snooping |
|
ACL |
支持二层、三层、四层ACL 支持IPv4、IPv6 ACL 支持VLAN ACL |
|
QoS |
支持基于L2/L3/L4协议头各字段的流量分类 支持CAR流量限制 支持802.1P/DSCP优先级重新标记 支持SP、WRR、SP+WRR等队列调度方式 支持Tail-Drop、WRED等拥塞避免机制 支持流量监管与流量整形 |
|
安全特性 |
支持基于L2/L3/L4的ACL流识别与过滤安全机制 支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等 支持对组播、广播、未知单播报文的抑制功能 支持端口隔离 支持端口安全、IP+MAC+端口绑定 支持DHCP sooping，DHCP option82 支持IEEE 802.1x认证 支持Radius、BDTacacs+认证 支持命令行分级保护 |
|
可靠性 |
支持静态/LACP方式链路聚合 支持UDLD单向链路检测 支持以太网OAM 支持ISSU业务不中断系统升级 |
|
管理维护 |
支持Console、Telnet、SSH 2.0 支持ZTP零接触配置开通（Zero Touch Provisioning） 支持基于浏览器WEB方式管理 支持SNMP v1/v2/v3 支持TFTP方式的文件上传、下载管理 支持RMON事件历史记录 |

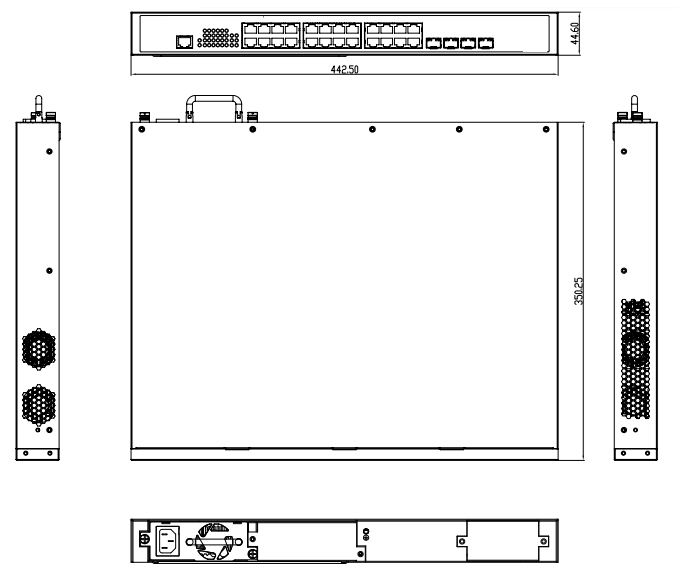

X52448-V：4个万兆光+48千兆电的汇聚交换机，以它为例，四款产品的外形尺寸是一样的。
L*D*H：442.5*350*44.6 mm
可选机型
|
产品型号 |
描述 |
|
X52424-V |
24端口千兆电+4端口万兆光，准三层以太网交换机（1个CLI口，24个千兆电口，4个万/千兆SFP+光口；标配电源AC220V，无风扇，1U高度，标准19英寸机架式安装） |
|
X52280-8C-V |
24端口千兆光+8端口复用千兆电+4端口万兆光，准三层以太网交换机（1个CLI口，24个千/百兆光口，8个复用千兆电口，4个万/千兆SFP+光口；标配电源AC220V，风扇散热，1U高度，标准19英寸机架式安装） |
|
X52648-V |
48端口千兆电，6端口万/千兆光，准三层以太网交换机（1个CLI控制口，48个千兆电口，6个万/千兆SFP+光口；标配电源AC220V，风扇散热，1U高度，标准19英寸机架式安装） |
|
X52448-V |
48端口千兆电，4端口万/千兆光，准三层以太网交换机（1个CLI控制口，48个千兆电口，4个万/千兆SFP+光口；标配电源AC220V，风扇散热，1U高度，标准19英寸机架式安装） |
