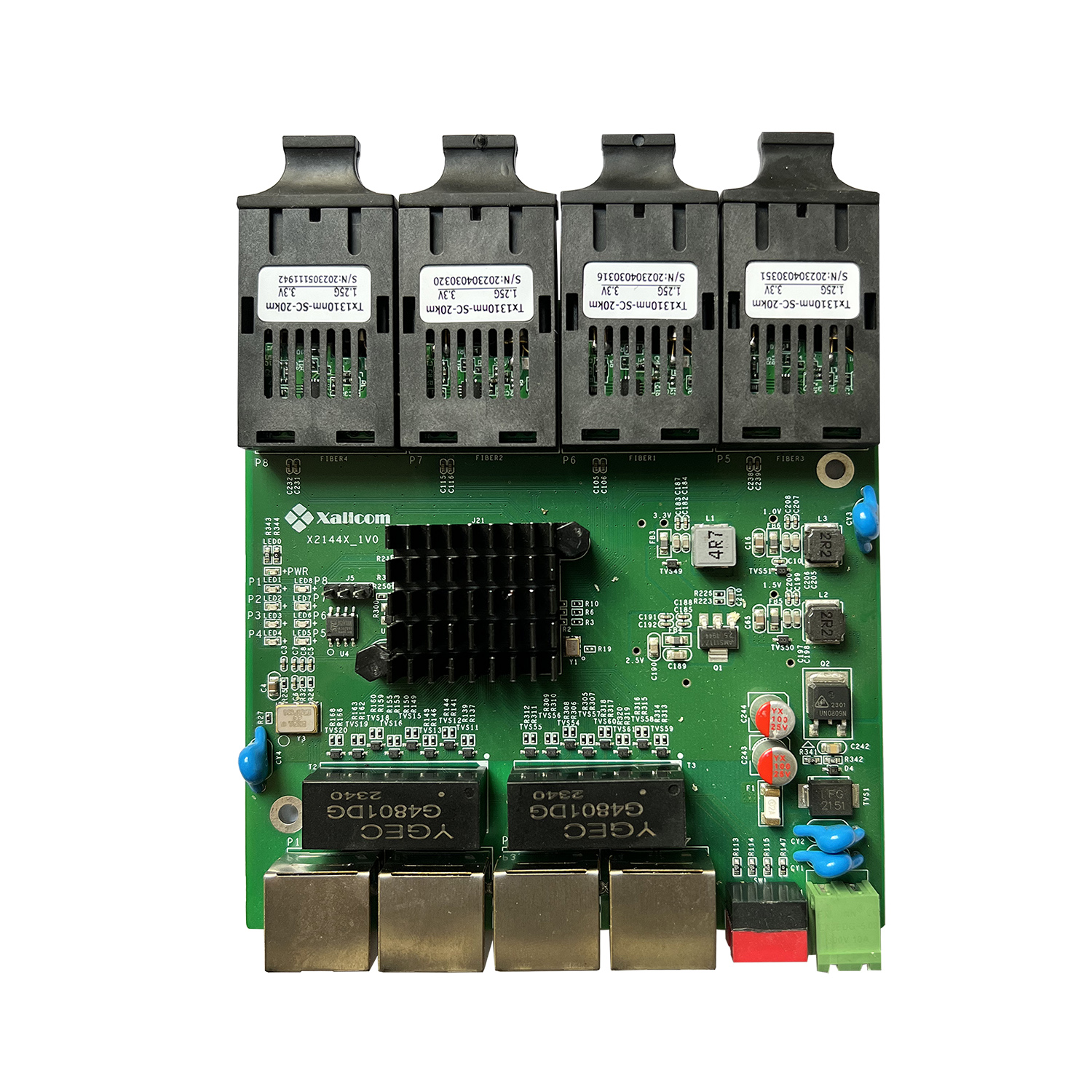

X6144N-X 是深圳市遐域技术有限公司推出的一款千兆 4 光 4 电的本安智慧型矿用工业级交换
板，非网管型，提供 4 路 10/100/1000BASE-T 电口，4 路千兆光口（内置单模双纤 SC 接口的 1*9
光模块），内置 8 位单片机可配置多种功能，采用嵌入式安装方式。
整板采用①防过流、②防过压、③防静电、④缓启动电路、⑤防反接、⑥无风扇、⑦主芯片
低功耗、⑧防过温，共八大防护设计，满足绝缘耐压 500VAC、网口共模 6K 浪涌/差模 2K 浪涌、
防静电接触 6K 的技术要求，符合本质安全标准，满足煤矿行业标准，能够适应有甲烷、煤尘爆炸
性气体混合物的煤矿井下场所，能为用户提供稳定可靠以太网网络连接的解决方案。
输入电压范围为 12～24VDC，工作温度为-40～80℃，存储温度为-40～80℃，相对湿度是
5%~95%（无凝露），PCB 尺寸（宽*长）：68*101mm。
应用情景：智慧矿山本安交换机、隧道环网型光纤电话等。
产品规格
通信协议
10BASE-T ，遵循 IEEE802.3
100BASE-TX 和 100BASE-FX，遵循 IEEE802.3u
1000BASE-T(X), 遵循 IEEE802.3ab
1000BASE-X, 遵循 IEEE802.3Z
流控，遵循 IEEE802.3x
业务端口
光口：4*1000BASE-X，内置单模双纤 SC 接口 1*9 光模块
电口：4 *10/100/1000Base-T(X) RJ45,全双工/半双工，MDI/MDI-X 自适应
传输距离
双绞线：10BASE-T：Cat3,4,5 UTP 线缆(≤250 米)
100/1000BASE-T(X)：Cat5 or later UTP 线缆(≤100 米)
单模光纤：1310nm(T)/1550nm,20 千米；1550nm(T)/1310nm,20 千米
交换属性
交换机背板带宽：16G（无阻塞）
传输方式：存储转发（全线速）
包转发率：11.87Mpps
巨型帧：支持 10K Bytes
MAC 地址表：16K
缓存：2Mbit 帧缓存
交换时延：<10us
LED 指示灯
电源指示灯：PCB 板上发光二极管，PWR（红色）
电口指示灯：PCB 板上发光二极管，Port1～4（绿色），长亮为 Link-up，灭为 Link-down，
闪烁为 Link/Act，在收发数据；
光口指示灯：PCB 板上发光二极管，Port5～8（绿色），长亮为 Link-up，灭为 Link-down，
闪烁为 Link/Act，在收发数据；
有引出光口和电口 LED 灯的连接插座，可供客户使用（须客户指定，默认不焊该连接插座）
电源
输入电压： 12~24VDC
2 芯 5.08mm 间距接线端子
电源支持防反接，输入限流，支持缓启动
空载待机功耗：＜1W @12VDC ；系统满载功耗：＜3W @12VDC
工作温度
工作温度范围：-40~80℃
存储温度范围：-40~85℃
工作湿度：5%～95%（无凝露）
安装方式：嵌入式安装
大小尺寸 外观尺寸(L*W*H)：108*106.7*20mm（不含接插件长度）
